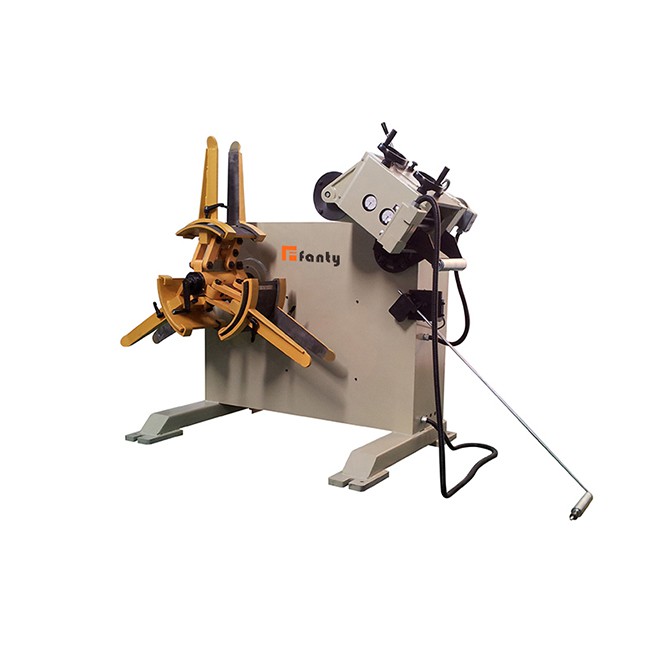

Linka na manipuláciu s cievkami a lisom
informácie o spoločnosti
Shenzhen Fanty Machinery Equipment Co., Ltd má bohaté skúsenosti s výrobou periférnych automatizačných zariadení na lisovanie plechov.
Naša továreň používa japonskú a nemeckú technológiu a má vysoké štandardy pri výbere dielov. Pokiaľ ide o montážny proces a náhradné diely, trváme na tom, aby sme zodpovedali pôvodným konštrukčným štandardom a infiltrovali sa do každého z našich výrobných procesov.
Tieto zariadenia dosiahli veľké úspechy v tom, že pomohli mnohým továrňam zlepšiť efektivitu práce, znížiť náklady na personálnu správu, chrániť bezpečnosť operátorov a dosiahnuť ich výhody.
Špecifikácia linky na manipuláciu s cievkami a lisom
Stroj 3 v 1 sa najčastejšie používa na výrobu automobilových súčiastok, dosiek do mikrovlnnej rúry, televíznych dosiek atď. a najmä dizajn pre úsporu miesta.
Materiál rukoväte série DSF3 do šírky 400~1000 mm a hrúbky 0,3~4,5 mm.
POLOŽKA | DSF3-400 | DSF3-600 | DSF3-800 | DSF3-1000 |
ŠÍRKA MATERIÁLU (mm) | 50~600 | 50~600 | 50~800 | 50~1000 |
HRÚBKA (mm) | 0.3~4.5 | 0.3~4.5 | 0.3~4.5 | 0.3~4.5 |
HMOTNOSŤ VENTILY (kg) | 5000 | 5000 | 5000-7000 | 7000 |
OD CIEVKA (mm) | 1400 | 1400 | 1400 | 1400 |
ID cievky (mm) | 508 | 508 | 508 | 508 |
MAX. DĹŽKA PODÁVANIA (mm) | ~500* | ~500* | ~500* | ~500* |
RÝCHLOSŤ LINKY (m/min) | 16~24 | 16~24 | 16~24 | 16~24 |
PRACOVNÉ VALCE (ks) | TOP 4/DOWN 3 | TOP 4/DOWN 3 | TOP 4/DOWN 3 | TOP 4/DOWN 3 |
FEEDING ROLLS (skupina) | 1 | 1 | 1 | 1 |
HLAVNÝ MOTOR | AC4.4 | AC4.4 | AC5.5 | AC7.5 |
EXPANSION | HYDRAULICKÉ | HYDRAULICKÉ | HYDRAULICKÉ | HYDRAULICKÉ |
NAVIJKOVÝ MOTOR (kw) | 2.2 | 2.2 | 3.7 | 3.7 |
VÝKON (V) | 3FÁZOVÉ 220V/380V/50HZ | |||
PREVÁDZKOVÝ VZDUCH (Mpa) | 0.49 | 0.49 | 0.49 | 0.49 |
Výkon vyrovnávania | |||||
POLOŽKA | DSF3-400 | DSF3-600 | DSF3-800 | DSF3-1000 | |
HRÚBKA MATERIÁLU (mm) | 0.3~0.8 | 400 | 600 | 800 | 1000 |
1.0 | 750 | ||||
1.2 | 700 | 600 | |||
1.6 | 590 | 480 | 430 | ||
1.8 | 500 | 420 | 380 | ||
2.0 | 430 | 370 | 330 | ||
2.3 | 360 | 320 | 290 | ||
2.8 | 370 | 290 | 250 | 230 | |
3.2 | 300 | 250 | 220 | 200 | |
4.5 | 160 | 160 | 150 | 110 | |
Poznámka: Vyššie uvedené údaje platia pre materiál s medzou klzu 245 N/mm², pevnosťou v ťahu 392 N/mm² | |||||
Štandardné príslušenstvo linky na manipuláciu s cievkami a lisom
1.Elektrický riadiaci systém očnej slučky
2. Podávacie a vyrovnávacie valce s povrchovou úpravou z tvrdého chrómu
3.Odchádzajúce trolejové vedenie na pomoc a podporu materiálu
4. Napájacia linka sa ľahko nastavuje pomocou skrutkových zdvihákov so závitovkovým prevodom
5. Nastavovač referenčného indikátora
6. Inverzná krivka roll-easy pre nastavenie krivky alebo dolná krivka kŕmenie smer výstupu
7. Odvíjač so vzduchovým kotúčovým brzdovým zariadením
8. Odvíjač s navliekacími stolmi ponúka jednoduchú a efektívnu obsluhu
9. Odvíjač s invertorovým zariadením
10. Bočné vodidlá cievky poskytujú rýchle, jednoduché a bezpečné nastavenie na šírku materiálu cievky a nastavenie odsadeného stredu
11. Zariadenie na vyrovnanie špičky cievky šetrí ľudskú silu a bezpečnosť, materiál sa môže ľahko pohybovať do prítlačných valcov
12. Prítlačné rameno cievky poskytuje bezpečné, efektívne a výkonné pracovné prostredie
Funkcie linky na manipuláciu s cievkami a lisom
1. Pracovný priestor bude minimalizovaný inovatívnou konštrukciou stroja.
2. Rozhranie človek-počítač je prispôsobené na zjednodušenie obsluhy a jednoduchého podávania.
3.Japonské motory sú prijaté tak, aby zaručovali vysokú presnosť podávania.
4. Podávacie a rovnacie valce sa vyznačujú vysokou tvrdosťou, dobrou odolnosťou proti oderu a dlhou životnosťou po špeciálnom tepelnom spracovaní.
5. K dispozícii sú rôzne možnosti pre rôzne veľkosti dierovacích strojov a prevádzkové požiadavky.
6.Vysoká kvalita, skvelý výkon, ľudskosť, automatizácia.
7.Prijmite servomotor a pohon od spoločnosti YASKAWA. Servomotor je možné prispôsobiť.
8. Auto Feeder Electrical Cabinet PLC od MITSUBISHI.
Balenie a doručenie
Balenie: NC rovnací podávač 3v1 stroj vždy naložený cez plnú nádobu.
Doručenie: FCL po mori.
FAQ
Otázka: Aké druhy servorovnacieho podávača 3 v 1 s odvíjačom máte?
DSF1 odvíjač cum vyrovnávač cum podávač pre hrúbku 0,2~3.0 mm
DSF2 odvíjač cum vyrovnávač cum podávač pre 0.3-3 hrúbka 0,2 mm
DSF3 odvíjač cum vyrovnávač cum podávač pre hrúbku 0 0,3 ~ 4,5 mm
DSF4 odvíjač cum vyrovnávač cum podávač pre hrúbku 0,6~6.0 mm
DSF5 odvíjač cum vyrovnávač cum podávač pre hrúbku 0,8~9.0 mm
DSF6 odvíjač cum vyrovnávač cum podávač pre 2.0 Hrúbka ~ 12 mm
Otázka: Ako skoro môžem získať cenovú ponuku?
Pre väčšinu štandardných strojov a projektov, akonáhle získame vaše podrobné informácie o hrúbke zvitku, šírke zvitku, hmotnosti zvitku a rýchlosti podávania, môžeme vám do 24 hodín poskytnúť cenovú ponuku.
Otázka: Ako dlho bude trvať, kým dostanem moje produkty?
Záleží na tom.
Vo všeobecnosti bude výroba trvať 7-60 dní.
Otázka: Môžem si nechať navrhnúť na mieru?
Môžeme urobiť OEM & ODM so zákazníkmi. Každý projekt zabezpečujeme a realizujeme podľa individuálnych potrieb zákazníka. Všetky naše stroje môžu byť vyrobené na mieru na základe primeraných požiadaviek.
